Betad och oljad stålplåt

Betningsplatta, vars fullständiga namn är varmvalsade betade och oljade plåtar och ringar, är en typ av stålprodukt tillverkad av förstklassiga varmvalsade tunna ringar. Råmaterialet löper genom en komplett betningslinje för att skala av ytbeläggning, följt av kantklippning, efterbehandling och andra efterbehandlingsprocedurer.

Jämfört med vanligt varmvalsat stål har det bättre ytkondition, snävare dimensionstolerans och överlägsen präglingsprestanda. Under tiden kommer betad och oljad stålplåt till en mycket lägre kostnad än kallvalsad stålplåt. Av denna anledning är det erkänt som ett idealiskt kostnadsbesparande substitut som "ersätter kallvalsat stål med varmvalsat material".

Betad och oljad stålplåt har funnit omfattande tillämpningar inom biltillverkning, maskintillverkning, tillverkning av hushållsapparater, lätt industri och hårdvaru. PO-stålplåt har en särskilt viktig användning vid tillverkning av autochassidelar, hjulnav, kompressorhus och andra nyckelkomponenter.

Kritiska kontrollpunkter i vår betningsprocess

Kantklippningsprecision: Vi tillämpar sidklippning med en slitsbreddstolerans på ±0,5 mm för att eliminera arbetshärdade kanter. Detta förhindrar kantsprickor vid djupdragning av hjulnav – ett vanligt fel vid användning av otrimmad HRC.

Viktkontroll av oljning: Efter betning applicerar vi rostskyddsolja med 1,0-2,0 g/m² (båda sidor). För kunder som använder robotsvetsning kan vi justera detta till 0,5-0,8 g/m² på begäran för att undvika svetsstänk och porositet – det här är en specifik smärtpunkt som vi har löst för fordonsleverantörer Tier-1.

Ytråhet (Ra): Till skillnad från standard HRPO som erbjuder ~Ra 1,5-2,5μm, erbjuder vi en finfinishad variant vid Ra ≤ 1,2μm för applikationer som kräver direktmålning utan mellanslipning.

Jämförelse mellan inlagd stålplåt och kallvalsad stålplåt

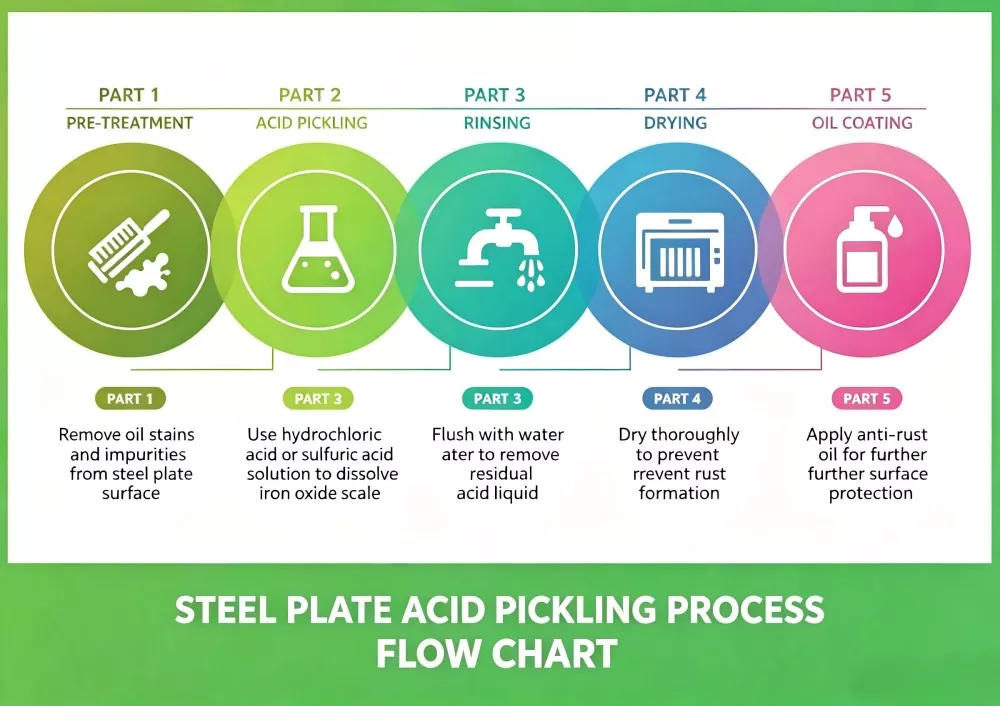

Principen för stålbetning

Betning är beroende av syrors kemiska upplösningsförmåga.

I våra industriella kontinuerliga betningslinjer använder vi övervägande högkoncentrerad saltsyra (HCl) i 18-22 % koncentration, tillsammans med en patenterad korrosionsinhibitor. Denna specifika formulering tar effektivt bort magnetit (Fe₃O₄) beläggning samtidigt som den förhindrar väte-inducerad blåsbildning på stålsubstratet - en kritisk kontrollpunkt som skiljer professionella betare från vanliga processorer.

Dessa syror utlöser kemiska reaktioner med oxider och föroreningar som täcker ytan på inlagd och oljad stålplåt, löser upp sådana ämnen och avlägsnar dem från stålbasen.

Referens till applikationer för inlagd stålplåt, vanliga kvaliteter och specifikationer

När ska HRPO ersättas med kallvalsat stål?

Referens i verkliga fall 1

Kostnadsminskningsprojekt för en tysk OEM för jordbruksmaskiner

Utmaning: Kunden använde 2,0 mm CR4 kallvalsat stål för skördarhyttfästen, där materialkostnaden stod för 34 % av den totala delkostnaden. De behövde ett alternativ utan att göra om sina befintliga stämpelmatriser.

Vår intervention: Efter att ha analyserat deras ritning (böjradie R=6 mm, tjocklekstolerans ±0,08 mm), rekommenderade vi att ersätta med 2,0 mm SPHC-PO. Vi justerade oljevikten till 0,6 g/m² för att säkerställa att deras robotsvetslinje (märkt Fronius) inte hade problem med porositet.

Resultat: 22 % materialkostnadsbesparing (besparing 0,85 € per konsol × 180 000 st/år = 153 000 € årlig besparing). Ingen sprickbildning eller ytdefekter efter pulverlackering (härdning vid 200°C i 20 min). Klienten har nu rullat denna ersättning till 3 ytterligare artikelnummer.

Applikationsscenarier och rekommendationer för val av materialklass

Fördelar med inlagd och oljad tallrik

Utmärkt dimensionell noggrannhet: ±0,05 mm tjocklekstolerans (verifierad av en ultraljudsmätare på plats, inspektionsrapport fäst vid varje spole)

Fantastiska mekaniska egenskaper: Sträckgräns 235-345 MPa, töjning ≥ 38% (enligt JIS Z 2241 dragprov, prov taget från varje värmenummer)

Enastående bearbetbarhet: Framgångsrik djupdragning till dragningsförhållande 2,2 (validerad i vårt interna presslabb före massproduktion)

Kvalitetssäkring och spårbarhet i försörjningskedjan

Kvarnkälla: Våra spolar kommer från Baosteel, Shougang och HBIS (med fullständiga fabrikstestcertifikat EN 10204 Typ 3.1).

Tredjepartsinspektion: SGS/BV-inspektion accepteras i lastningshamnen. Vi tillhandahåller koncentrationsloggar för betning i processen på begäran.

Anti-rostgaranti: Vid förvaring inomhus (RH < 60%, temp 15-25°C) garanterar vi ingen rödrost i 6 månader (förlängt från standard 3 månader via vårt VCI-oljningsalternativ).

FAQ

F1: Vad är skillnaden mellan betad och oljad stålplåt och kallvalsad stålplåt?

A1: PO (Pickled & Oiled) stålplåt är baserad på varmvalsat stål med betningsbehandling, med lägre kostnad. Kallvalsat stål har ultraslät yta och tunnare tjocklek ner till 0,3 mm för högprecisionsdetaljer. PO-plåt passar konstruktionsdelar med medelprecision, medan kallvalsad plåt är inriktad på komponenter av hög standard med stränga toleranskrav.

F2: Kan PO-stålplåt användas för utomhusprodukter direkt?

A2: Nej. Rostskyddsoljan på ytan ger endast ett kortvarigt tillfälligt skydd under lagring och bearbetning. För långtidsexponering utomhus behöver du efterföljande ytbehandlingar som målning, galvanisering eller pulverlackering för att öka korrosionsskyddskapaciteten.

F3: Vilket tjockleksområde kan du erbjuda för PO-stålplåt?

A3: Vårt standardtjockleksområde täcker 1,0 mm till 6,0 mm, anpassningsbar bredd från 800 mm till 2 000 mm och längd från 1 000 mm till 6 000 mm enligt kundens ritningskrav.

F4: Hur länge kan PO-stål förbli rostfritt under normal förvaring?

A4: Förvarad i ett torrt inomhuslager utan fuktig luft eller kemisk gas, kan rostskyddsoljan skydda stålytan i 3-6 månader. Undvik stapling utomhus för att förhindra för tidig oxidation.
